AI Cam 解决方案文档

CamService’s documentation

本文档主要介绍了AI 摄像头Solution 的架构 包括了 后台服务 和 人脸识别系统 和 用户手机端APP

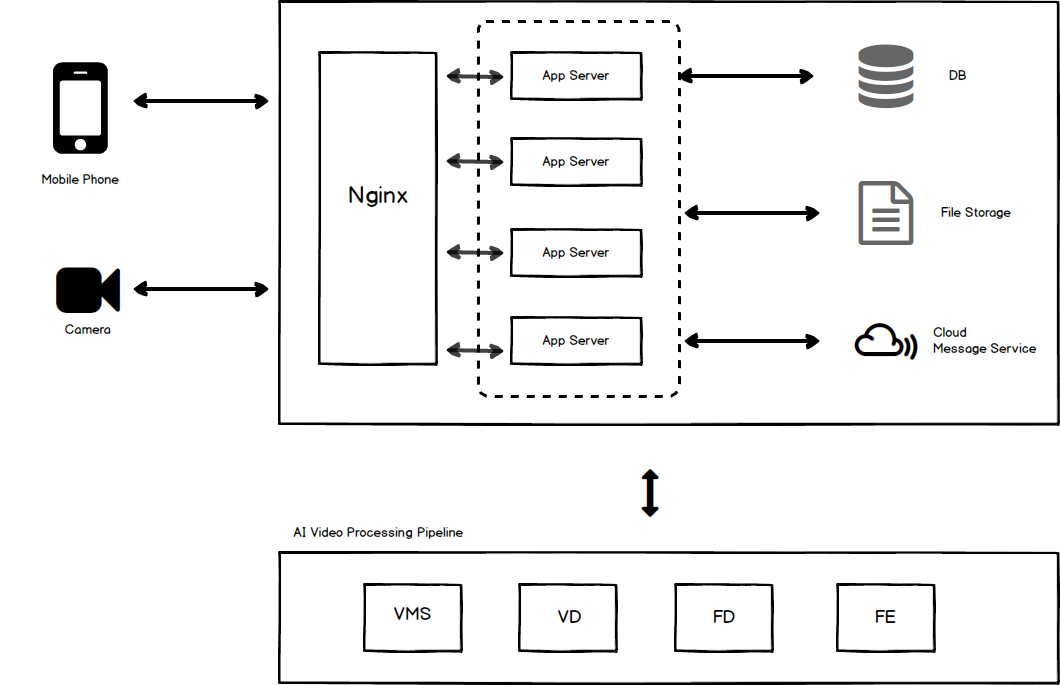

系统结构

以上三部分的结构组成与关系如下所示

基本流程：

1. 摄像头/移动端APP 上传视频 或者 APP发送其他请求
2. 后端Nginx作为反向代理分发请求到APP Server
3. APP Server 处理请求并调用其他服务

• 存储数据库
• 存储视频图片等文件
• 人脸识别和比对服务
• 调用第三方云端信息服务给用户推送提醒

4. 在视频上传后通过APP Server转发给AI服务处理， 模块和步骤分为

• 视频文件获取和查找
• 视频格式转码
• 视频抽帧检测人脸
• 提取人脸图片的人脸特征字符串

5. 在有了人脸分析和比对结果之后， AI服务再将结果发回APP Server
6. APP Server将结果对应到相应用户写入数据库并在必要时发送手机APP推送提醒
7. 手机前端显示最近写入结果和更改

Back-End Service 后台服务:

• 后端服务结构
  • 1. 服务模块与链接
  • 2. 安装与部署
  • 3. 负载均衡
  • 4. 请求处理逻辑介绍
• RESTful API
  • 1. API 列表与功能介绍
  • 2. API 遗留问题
• 数据库
  • 1. 数据库链接方式
  • 2. 数据库存储
  • 3. 用户账户数据
  • 4. 视频和图片数据
• 摄像头网络连接和后端接收
  • 1. 摄像头连接网络
  • 2. 视频上传
  • 3. 网络断开问题处理

AI Facial Recognition 人脸识别:

• 人脸识别和比较服务
  • 1. 人脸识别服务模块介绍
  • 2. 人脸识别服务部署

Mobile APP 用户手机端APP:

• 移动端APP用户界面
  • 1. 用户界面介绍
  • 2. 界面与后端对应关系
• 移动端APP开发
  • 1. APP 开发和环境
  • 2. APP前端模块和网络传输
